Définition : La représentation fonctionnelle
La représentation fonctionnelle est utilisée pour décrire et expliquer le fonctionnement d'un objet technique. Elle a pour objectif de mettre en évidence les relations entre les fonctions techniques et les solutions techniques utilisées.
Le diagramme fonctionnel met en évidence les fonctions techniques que doit respecter l'objet technique pour répondre à sa fonction d'usage et les solutions techniques (c'est-à-dire les pièces composant l'objet technique) qui répondent à ces fonctions techniques.

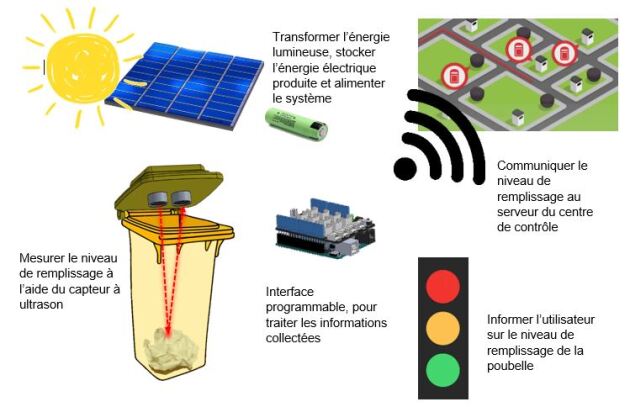

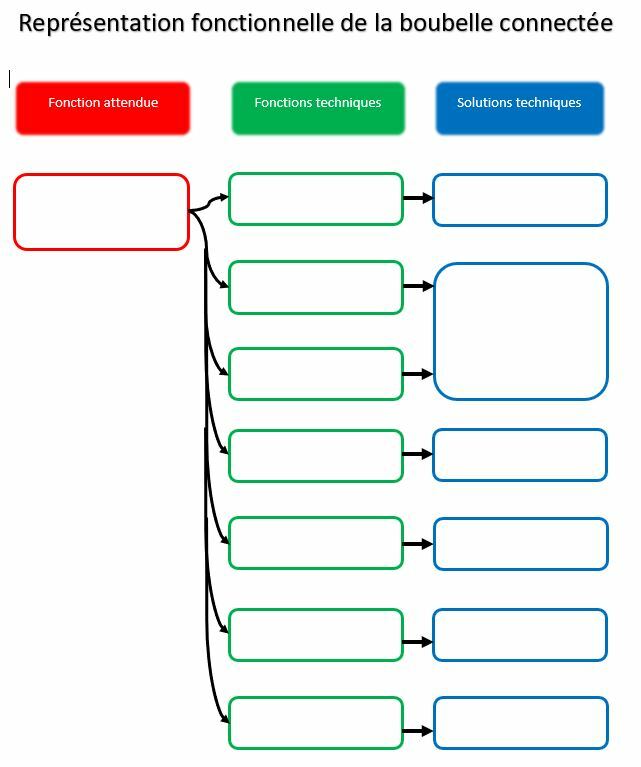

Enregistrez dans votre espace de travail personnel, le fichier "Word" de la représentation fonctionnelle de notre poubelle et complétez la, à l'aide de la schématisation ci-dessus.
Faites vérifier votre représentation fonctionnelle et imprimez la, après accord de votre professeur.
Collez cette dernière sur votre feuille.
