Rappel : Besoins et contraintes
Le besoin est l'ensemble de tout ce qui est nécessaire à une personne.
Un objet technique répond toujours à un besoin, exprimé par l'homme et défini par sa fonction d'usage.
Pour remplir sa fonction d'usage et satisfaire le besoin, un objet technique doit respecter un ensemble d'obligations appelées contraintes.
Ces contraintes peuvent être de différentes natures :
Contraintes liées au fonctionnement, aux conditions d'utilisation.
Contraintes environnementales, liées au développement durable.
Contraintes esthétiques.
Contraintes ergonomiques.
Contraintes budgétaires
Contraintes de sécurité....
Pour que l'objet à concevoir soit adapté à l'usage prévu, mais aussi à l'utilisateur et à ses goûts, il aura l'obligation de respecter des contraintes.
Définition : La bête à corne

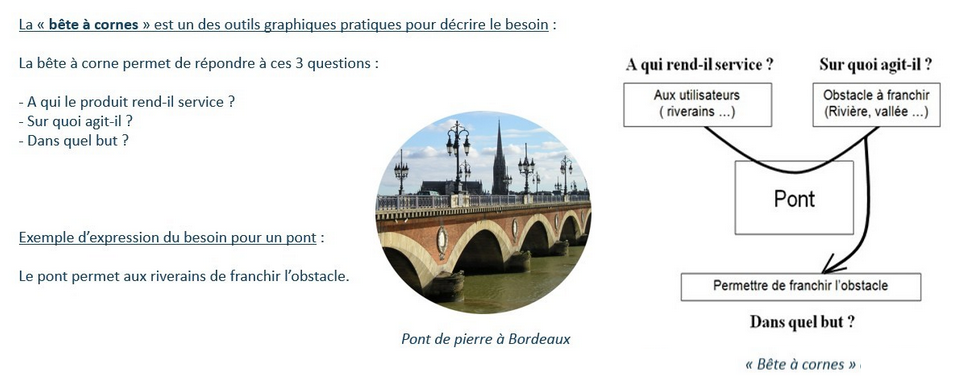

Pour identifier le besoin, nous pouvons nous aider de l'outil "bête à corne", pour définir :
A qui rend-t-il service ?
Sur quoi agit-il ?
Dans quel but ?
Ce besoin doit être exprimé dans un document appelé "Cahier des charges fonctionnel", élaboré pour la conception du produit.
Exemple : Analyse des besoins satisfaits par un pont.
Définition : Le diagramme de Contexte
Pour définir clairement les éléments qui jouent un rôle ou qui interagissent avec le système, nous devons compléter le diagramme de contexte.
Ce diagramme permet de faire apparaître l'expression du besoin et certaines contraintes liées à l'utilisation du système étudié. Il peut être représenté à l'aide de bloc, un peu comme pour une carte mentale.
Définition :
Les diagrammes de cas d'utilisation sont des diagrammes qui permettent de représenter le comportement fonctionnel d'un système.
L'étude des cas d'utilisation va permettre enfin de recenser :
- les acteurs humains à l'origine d'une interaction
- les acteurs non-humains
- la limite du système
- les relations entre les acteurs et les cas d'utilisation du système
Définition : La représentation fonctionnelle
La représentation fonctionnelle est utilisée pour décrire et expliquer le fonctionnement d'un objet technique. Elle a pour objectif de mettre en évidence les relations entre les fonctions techniques et les solutions techniques utilisées.

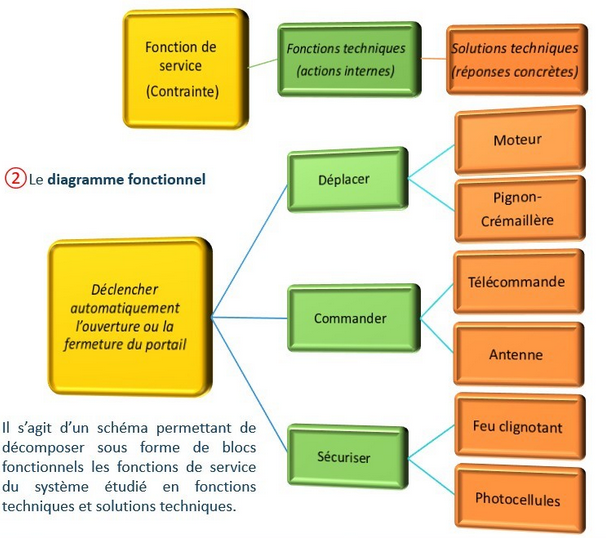

Le diagramme fonctionnel met en évidence les fonctions techniques que doit respecter l'objet technique pour répondre à sa fonction d'usage et les solutions techniques (c'est-à-dire les pièces composant l'objet technique) qui répondent à ces fonctions techniques.

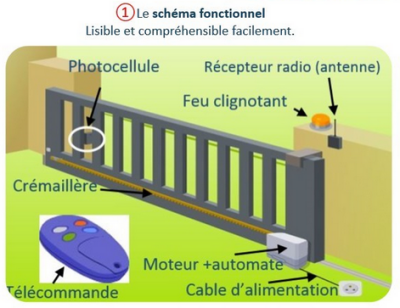

Exemple : Analyse Fonctionnelle d'un portail coulissant automatisé :
