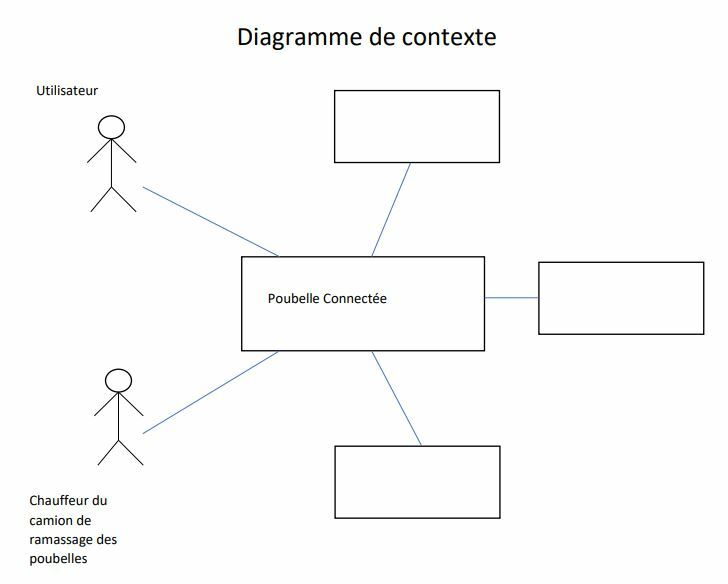

Définition : Le diagramme de Contexte
Pour définir clairement les éléments qui jouent un rôle ou qui interagissent avec le système, nous devons compléter le diagramme de contexte.
Ce diagramme permet de faire apparaître l'expression du besoin et certaines contraintes liées à l'utilisation du système étudié. Il peut être représenté à l'aide de bloc, un peu comme pour une carte mentale.
En plus de jouer un rôle vis à vis de l'utilisateur et du chauffeur du camion de ramassage, l'e-Poub agit sur trois autres éléments extérieurs. Quels sont-ils ?
Complétez le diagramme de contexte distribué par le professeur.
Collez le sur votre feuille.
Définition :
Les diagrammes de cas d'utilisation sont des diagrammes qui permettent de représenter le comportement fonctionnel d'un système.
L'étude des cas d'utilisation va permettre enfin de recenser :
- les acteurs humains à l'origine d'une interaction
- les acteurs non-humains
- la limite du système
- les relations entre les acteurs et les cas d'utilisation du système

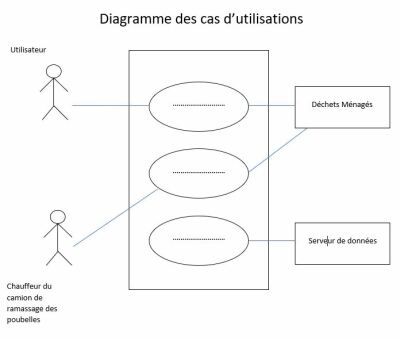

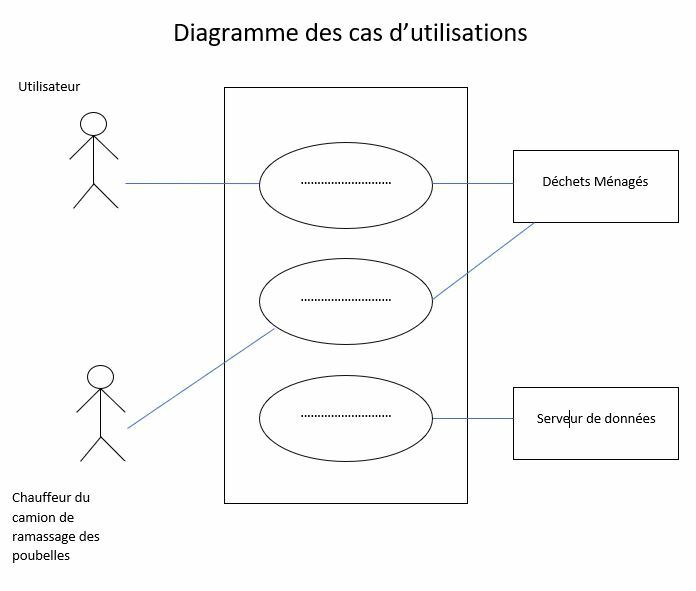

Pour bien comprendre le rôle du système et ses différents fonctions, nous devons compléter le diagramme des utilisations.
Collez le sur votre feuille.
