Définition : Système automatisé
Un système automatisé est un système capable de fonctionner seul, sans intervention humaine, à partir de consignes données par l'opérateur lors de son installation, d'informations provenant de son environnement et éventuellement de données issues des utilisateurs.
Un système est dit automatisé s'il exécute toujours le même cycle de travail après avoir reçu les consignes d'un opérateur.
Le système doit donc être capable d'effectuer des actions : pour cela, il a besoins d'actionneurs[*]
Exemples : Ampoules pour éclairer ; moteur pour produire un mouvement de rotation ; résistance électrique pour produire de la chaleur ; ....
Le système a besoin de consignes de fonctionnement. Il doit donc être programmé. Le programme est contenu dans la partie commande du système (partie programmée).
Le système doit pouvoir recevoir des informations, l'informant de ce qu'il se passe dans son environnement. Pour cela il a besoin de capteurs[*].
Exemples de capteurs : Capteur de fumée ; capteur de mouvement ; capteur de lumière ; capteur de température ; capteur d'humidité ; ....
Il peut avoir besoin de données venant d'un utilisateur extérieur, comme par exemple un code secret ou un signal. Le système utilise là aussi des capteurs[*] tels que des claviers tactiles qui détectent des pressions sur leurs touches.
De plus, pour pouvoir être autonome, le système a besoin d'énergie pour fonctionner.
Définition : Capteurs
Les capteurs sont des éléments électriques, électroniques ou électro-mécaniques, qui sont capables de détecter un changement physique dans leur environnement proche et d'en informer la partie commande (partie programmée) en lui envoyant un signal électrique.
Les capteurs réagissent à l'état du système ou de son environnement. Ils rendent compte d'un état du système à la partie commande.
Définition : Actionneur
Un actionneur est un élément électrique, électronique ou électro-mécanique, qui est capable, lorsqu'il en reçoit l'ordre, de produire un changement "physique" dans son environnement proche.
Les actionneurs exécutent les ordres reçus. Ils agissent sur le système ou son environnement proche.
Définition : Partie commande (bloc de commande)
C'est la partie qui gère le fonctionnement du Système Automatisé. Elle est en général composée d'un ordinateur qui contient dans ses mémoires un programme.
Elle transmet les ordres aux actionneurs de la partie opérative à partir :
du programme qu'elle contient.
des informations reçues par les capteurs.
des consignes données par l'utilisateur ou par l'opérateur.

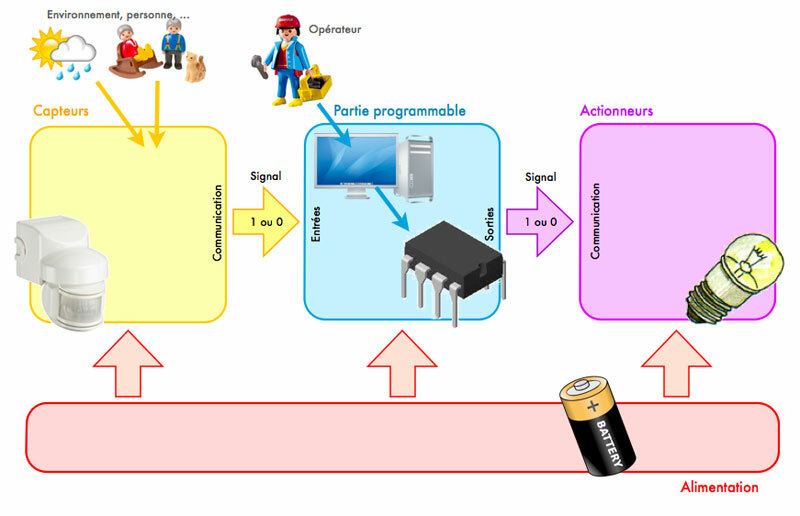

Pour résumer :
Source : www.technopujades.free.fr
Définition : L'algorithme
C'est une méthode permettant de résoudre un problème.
Un algorithme est une succession d'instructions à enchaîner dans un ordre précis et permettant de résoudre un problème de façon systématique.
Les instructions doivent être exécutées dans un ordre précis afin de parvenir au bon résultat.
L'organigramme doit être écrit dans un langage compréhensible par tous.
Il peut être écrit sous forme textuelle ou sous forme graphique.
La forme graphique d'un algorithme est un organigramme (aussi appelé logigramme).
Méthode : Dans un algorithme, il y a plusieurs formes d'instructions :
Un algorithme, sous forme graphique, commence toujours par un ovale dans lequel est inscrit "Début".
Cet ovale ne dispose que d'une sortie.
Remarque : La forme ovale, peut également représenter la fin de l'algorithme, lorsqu'il y en a une.
L'action est représentée par un rectangle.
Ce rectangle permet par exemple d'ordonner au système d'énoncer une information.
Ce rectangle possède obligatoirement une entrée et une sortie.
L'action correspondante doit être affichée à l’intérieur du rectangle en commençant par un verbe à l'infinitif.
Exemple :
La condition est représentée par un losange.
La condition permet de faire des comparaisons entre deux informations, par exemple.
Le losange possède toujours une entrée et deux sorties. Ces deux sorties correspondent aux résultats possibles de la condition et ne peuvent prendre que les valeurs "vrai" ou "faux".
La condition doit-être donnée à l'intérieur du losange, sous forme de question simple.

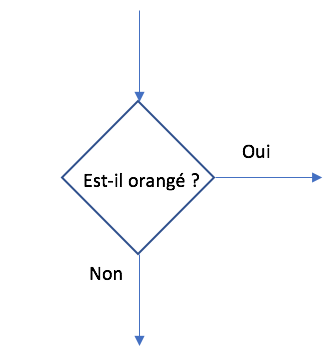

Exemple :
Ne jamais oublier les flèches qui donnent un sens précis, sans lequel, l'algorithme devient faux.
Les traits des flèches sont soit horizontaux, soit verticaux , mais jamais en biais.
Ne jamais oublier un "oui" ou un "non" lors de l'utilisation d'une condition.
