Travail n°3 : Décortiquons cette lampe solaire.

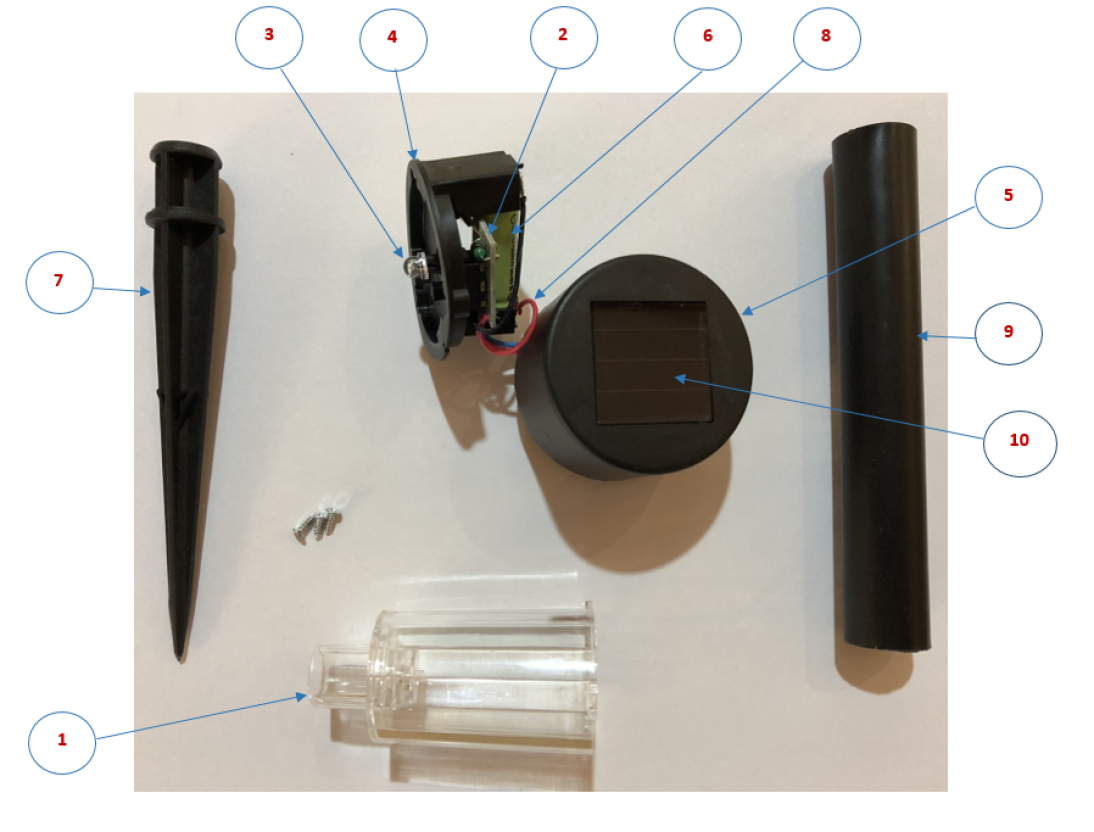

Démontons une de ces lampes solaires et observons ses différents constituants.

Nomenclature :
Repères	Éléments de la lampe.
	Chapeau
	Pique
	DEL
	Cellule photovoltaïque
	Circuit électronique
	Batterie
	Globe diffuseur
	Tube
	Fond de chapeau
	Fils électriques.

Recopiez et complétez la nomenclature ci-dessus.

Décrivez le fonctionnement de la lampe solaire, à l'aide de phrases simples, dans le tableau ci-dessous (puis recopiez le, sur votre feuille).

Fonctionnement de la borne solaire :

Le jour :

La nuit :

Complément : Pour aller plus loin.

La lampe solaire est un système automatisé, qui fonctionne sans intervention humaine. Elle fonctionne grâce à une cellule photovoltaïque^[*] située sur le chapeau.

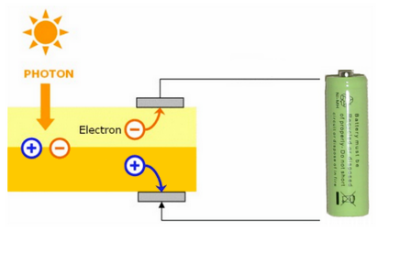

Cette cellule capte l'énergie lumineuse solaire qui est transformée en électricité :

Les photons transportés par les rayons du soleil heurtent la surface de la cellule, puis sont absorbés par celle-ci. Ils transfèrent alors leur énergie aux électrons de la matière. Ceux-ci se mettent alors en mouvement dans une direction particulière, créant ainsi un courant électrique qui est recueilli par des fils électriques très fins.

Cette énergie électrique, stockée dans les batteries (accumulateurs, piles), sera ensuite restituée la nuit afin d'alimenter une Diode Electroluminescente^[*] (DEL) bleue, qui la transformera en énergie lumineuse.

Cette lumière sera ensuite transmise et amplifiée à l'aide d'un diffuseur.

Nom :

Glossaire

Cellule photovoltaïque.
Une cellule photovoltaïque également dénommée cellule solaire est un composant électronique qui, exposé à la lumière (photons), produit de l'électricité grâce à l'effet photovoltaïque qui est à l'origine du phénomène.
Les cellules photovoltaïques les plus répandues sont constituées de semi-conducteurs, principalement à base de silicium.
La puissance obtenue est proportionnelle à la puissance lumineuse incidente et est fonction du rendement de la cellule.
La cellule photovoltaïque délivre une tension continue et un courant la traverse des qu'elle est connectée à un circuit électrique (en général un onduleur, parfois une simple batterie).
Diode électroluminescente.
Une diode électroluminescente (DEL en français, ou LED, de l'anglais : Light-Emitting Diode), est un dispositif opto-électronique capable d'émettre de la lumière lorsqu'il est parcouru par un courant électrique.
Une diode électroluminescente ne laisse passer le courant électrique que dans un seul sens (le sens passant, comme une diode classique, l'inverse étant le sens bloquant) et produit un rayonnement monochromatique.
