Fonction d'une Diode Électro-Luminescente
La DEL est un composant électronique dont la fonction est de convertir une énergie électrique en une énergie lumineuse. Elle émet donc un signal lumineux en modifiant un signal électrique. C'est un composant polarisé, qui n'accepte donc pas une inversion de ses bornes.

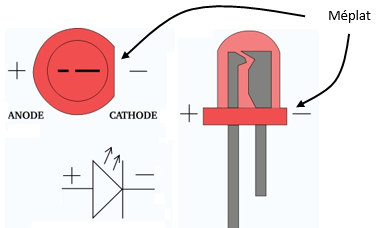

Les deux bornes de la DEL sont l'Anode et la Cathode.
La DEL, utilisée par le capteur CNY70, est un composant qui nécessite une tension à ses bornes Ud=+2V pour une intensité Id=30mA.
Nos Robots étant alimentés en 5v continu, comment faire pour alimenter cette DEL, sans risquer de l'endommager ? Justifiez.
• Sur votre feuille, recopiez la fonction, les caractéristiques et les schémas de la DEL.
• Rappelez la loi d'Ohms vue en Physique.
• Dessinez une DEL et une résistance en série, en indiquant Ud la tension aux bornes de la DEL et Ur la tension aux bornes de la résistance.
• Placez aux bornes de l'ensemble une tension d'alimentation U=+5V.
• En utilisant la loi d'Ohms, déterminez la valeur R de la résistance placée en série pour protéger la DEL.
Dans le diaporama "Protection des composants", sans faire de copier-coller, présentez, page 6, la méthode permettant de protéger efficacement cette DEL.
L'illustration "Exercice DEL" pour être utilisée.
Afin de ne pas surcharger la page, il sera possible d'en insérer de nouvelles.
Le diaporama devra être enregistré dans e répertoire "EPI - Protection des composants", dans votre répertoire commun.
