Nos capteurs Infrarouge (IR) sont basés sur un composant capable d'émettre un faible faisceau IR et de détecter en même temps la réflexion (le retour) de ce faisceau.

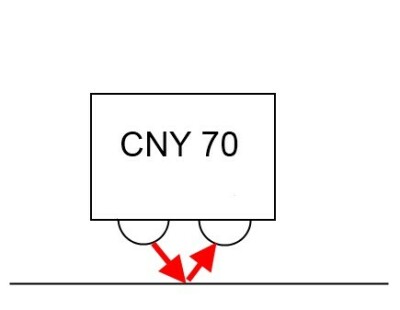

Une première diode électroluminescente émet un faisceau infrarouge vers le sol (en biais). Si le sol convient, il réfléchi le faisceau qui retourne alors vers le composant, en direction de la seconde diode, qui peut alors détecter sa présence et donc la présence d'un sol conforme à moins de 5mm.
Attention :
Nous utiliserons un sol blanc qui à la particularité de réfléchir le rayon infrarouge et des bandes noires qui ont, elles, la particularité d'absorber le faisceau et donc qui ne le renvoient pas !
Dans le diaporama "Protection des composants", sans faire de copier-coller, présentez, page 5, le fonctionnement de ce type de capteur.
Seule l'illustration pourra être copiée et éventuellement accompagnée d'une image ou photographie d'un capteur.
Collez la description du fonctionnement du capteur sur votre feuille.
