Rappel : Principe de fonctionnement de la voiture hybride.

Consommant moins de carburant et moins polluantes, le nombre de voitures hybrides se développent fortement, c'est un marché en forte expansion.

Définition : un véhicule hybride est un véhicule qui fait appel à plusieurs sources d'énergie. On parle généralement de véhicule hybride dans le cas de l'association d'un moteur thermique et d'un moteur électrique.

Ce type de voitures demande des batteries de technologie avancée, elles fonctionnent grâce à l'action combinée de deux moteurs : l'un, à énergie chimique, et l'autre, à énergie électrique.

Les voitures hybrides les plus intéressantes, au niveau de la pollution, sont les voitures de type série-parallèle.

Le principe consiste à faire fonctionner soit le moteur électrique, soit le moteur thermique, ou bien les deux en même temps selon le cycle.

Complément : Analyse fonctionnelle

Du point de vue de l'énergie, la fonction technique principale est d'entraîner et freiner le véhicule. Pour être performant, on récupère l'énergie dans les  phases de décélération et de freinage.

Légende :

Rappel :

Dans une chaîne d'énergie on trouve les fonctions suivantes :

  • ALIMENTER (C'est à dire fournir de l'énergie à un autre élément du système);

  • STOCKER (C'est à dire emmagasiner de l'énergie);

  • DISTRIBUER (C'est à dire distribuer l'énergie en partie, en totalité, à un ou plusieurs élément du système en fonction des besoins);

  • CONVERTIR (C'est à dire transformer l'énergie en une autre énergie);

  • TRANSMETTRE (C'est à dire transmettre l'énergie, en totalité, à un autre élément du système).

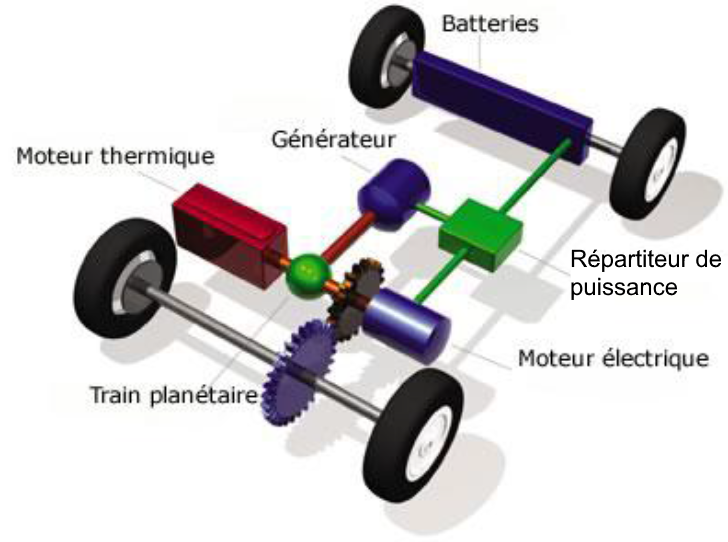

Sur votre feuille, coller le schéma simplifier du système technique.

Recopier la légende de celui-ci.

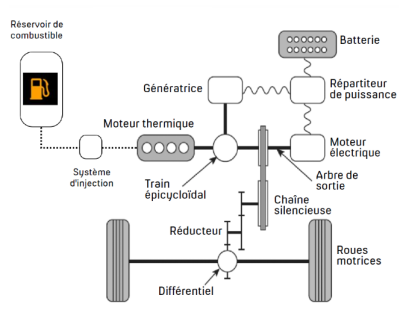

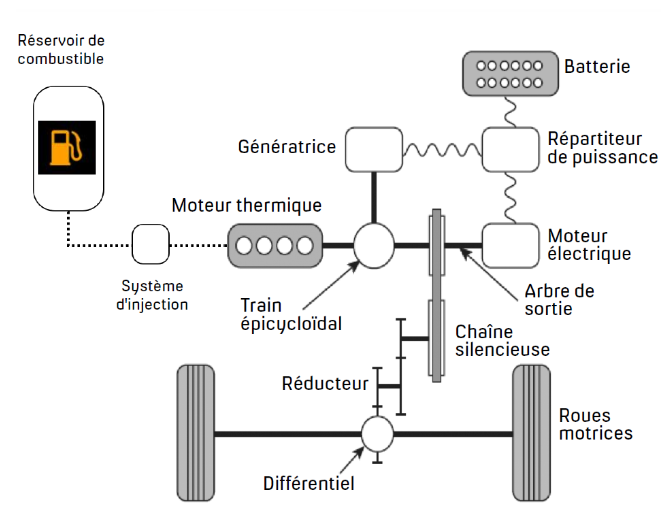

A l'aide du schéma simplifié, recopier et compléter le tableau suivant, en précisant pour chaque composant, le groupe fonctionnel auquel il appartient, en précisant la nature des énergies en présence (électrique, mécanique ou chimique).

Élément

Groupe fonctionnel (fonction associée)

Roues motrices

TRANSMETTRE l’énergie mécanique

Différentiel

Réducteur

Chaîne silencieuse

Arbre de sortie

Train épicycloïdal

Moteur électrique

Moteur thermique

Génératrice électrique

Répartiteur de puissance

Batterie

Système d'injection

Réservoir de combustible
