Pour réaliser sa fonction d'usage, votre robot nécessite plusieurs fonctions techniques. Pour réaliser une fonction technique, une solution technique est mise en œuvre. Souvent, il existe plusieurs solutions techniques pour réaliser une fonction technique. Le concepteur fait donc des choix raisonnés afin de proposer LA meilleure solution technique.

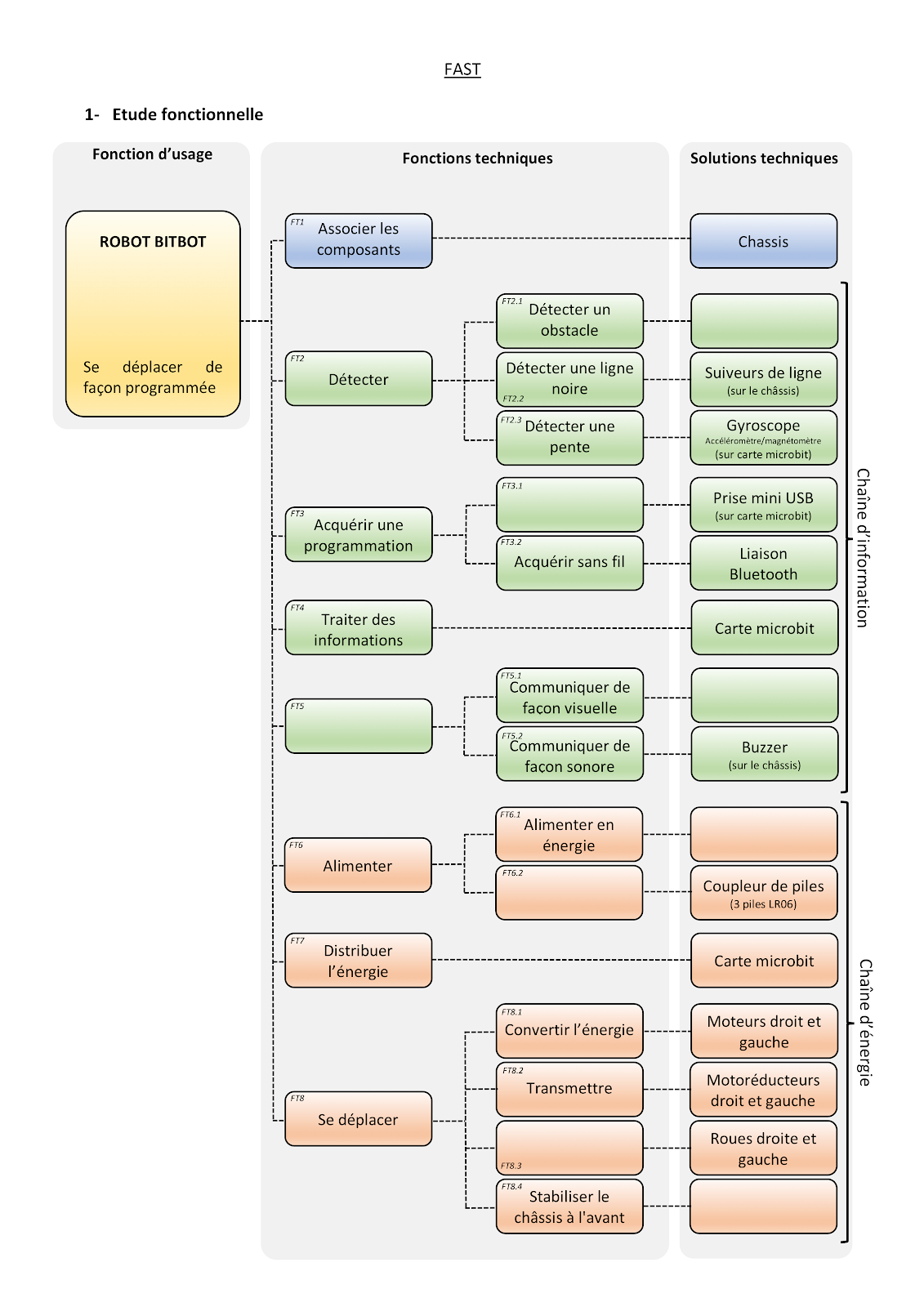

Cet ensemble fonction d'usage/fonctions techniques/solutions techniques peut se représenter sous la forme d'un schéma que l'on appelle diagramme FAST (Function Analysis System Technique). Vous allez devoir reconstruire le diagramme FAST de votre robot.
Téléchargez et enregistrez, dans votre espace de travail "Personnel", le fichier suivant : FAST Mbot (Clic droit de la souris, puis "Enregistrer la cible du lien sous")
Ouvrez l'application Draw.io , puis importer le fichier téléchargé en cliquant sur "Ouvrir un Diagramme existant".
A l'aide de l'exemple incomplet ci-contre et au choix: de la documentation du robot Mbot ou du robot Mbot lui-même :
-Complétez le diagramme FAST du robot mBot.
-Donnez un titre à ce diagramme.
Sauvegardez, dans votre espace de stockage "Personnel", votre travail au format PNG (Fichier - Exporter en tant que), il faudra l'intégrer à votre PréAO.
