Nous allons vérifier cela. Vous allez effectuer des essais pour essayer de mettre en évidence la portance et l'influence du profil de l'aile.

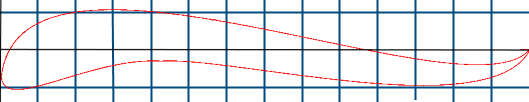

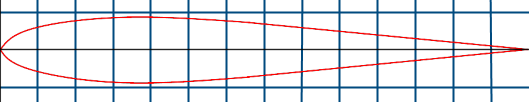

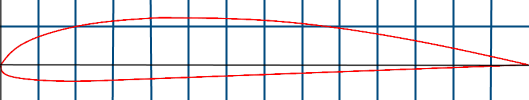

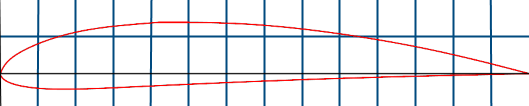

A l'aide de simples feuilles de papier et de blocs de polystyrène expansé, vous allez reproduire un des profils présentés ci-contre (voir méthode ci-dessous).
Chaque binôme devra construire l'un des cinq profils présent »s ci-contre. A vous de vous répartir le travail !
Sur ce profil, vous identifierez le binôme, le modèle , l'intrados et l'extrados.
Expérience :
Placez le profil sur les axes du banc d'essais.
Démarrez la soufflerie en vitesse 1.
Augmenter la vitesse jusqu'au moment exacte du décollage du profil (moment où le profil quitte le sol). Mesurez, puis notez la vitesse du courant d'air généré.
Après avoir réalisé votre expérimentation, comparez votre résultat avec ceux de vos camarades. Rédigez, alors, une courte synthèse sur l'importance des profils et des formes des ailes d'un avion, en particulier pour un planeur.
Au moment précis du décollage, que peut-on dire de la portance ?
Comment est sa valeur, par rapport à celle du poids , avant le décollage, après le décollage et au moment précis du décollage ?
Quelle est donc la valeur de l'intensité de la portance ?
Remarque : L'intensité de la pesanteur a pour valeur : 9.81 N/kg
Complément : Impact des formes
Après avoir effectué des test de portance avec nos différents profils, nous observons que la forme peut fortement influer sur les capacités et les caractéristiques d'un objet technique.
Le design est une discipline qui permet de créer des objets techniques en tenant compte des contraintes esthétiques ,fonctionnelles (fonctions à remplir) et commerciales, en jouant sur les formes, les matériaux, les couleurs, l'ergonomie...
